一、 概述： 磁滯式電纜卷筒是通過磁場傳遞電機力矩，來實現收放電纜。采用磁滯盤滑差裝置，可保證設備的移動與電纜收放同步。它具有結構緊湊，體積小，張力恒定等優點，廣泛應用于大型移動設備上的電器供電裝置。
0730-7832229
一、 概述：
磁滯式電纜卷筒是通過磁場傳遞電機力矩，來實現收放電纜。采用磁滯盤滑差裝置，可保證設備的移動與電纜收放同步。它具有結構緊湊，體積小，張力恒定等優點，廣泛應用于大型移動設備上的電器供電裝置。

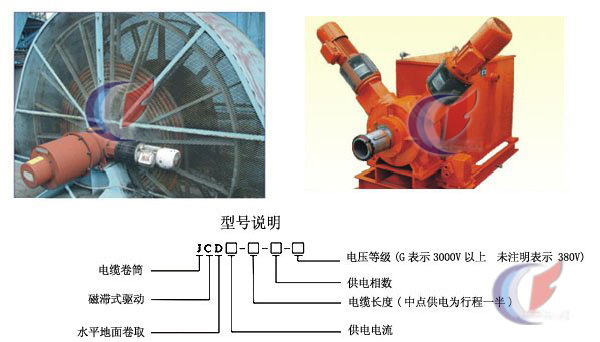

二、型號說明：
 一、 產品技術參數及主要規格
3.1 產品技術參數
（a）額定工作電壓 380V 3KV 6KV 10KV
（b）額定工作電流 30A以下 30A～150A 150A～500A
（c）單個驅動頭輸出扭矩調整范圍 150Nm～300Nm
（d）單個驅動頭重量為85kg，齒輪箱重量為400kg

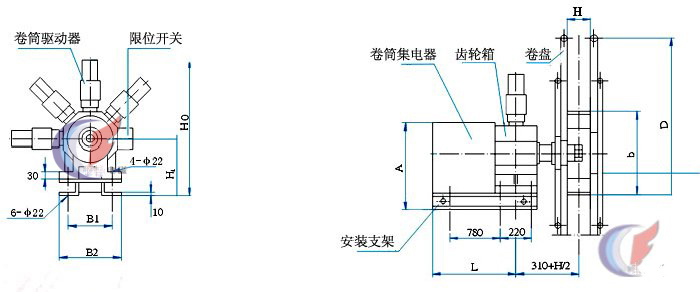

3.2 產品外形及安裝尺寸表
 安裝尺寸表
3.3 卷盤結構及參數
（a）卷盤大于2500的為散裝結構，用戶自裝見卷盤拼裝圖，小于或等于2500為整
體結構。
（b）卷盤的參數和容纜量見長期堵轉式電機的卷盤參數。
3.4 集電器的分類
1號集電器單相電流小于150A，2號集電器單相電流小于400A，3號集電器為高
壓滑環組電流大于400A，4號集電器為單相電流小于30A。
3.5 電纜的接線方式
（a）1號、4號集電滑環組，滑環上有引出線，電纜進線接在卷盤的接線端子上。（見P14頁）
（b）2號、3號集電滑環組，滑環上沒有引出線，電纜直接接入滑環上。（見P14頁）
3.6 驅動器數量的選擇
（a）電纜卷筒需要的總力矩：
P=W×h×D/μ
W：電纜的單位重量N
h：電纜卷筒的安裝高度
D：卷盤的容纜最大外徑
μ：工作效率u=0.85
（b）驅動器數（300為單個頭的最大力矩）
n＞1時取2頭
n＞2時取3頭依次類推
3.7 用戶選型后須提供下列參數：
1.電纜規格和外形尺寸；2.電纜長度（含預留圈數）3.卷盤纏繞為單排還是多排；
4.電纜卷筒的安裝高度；5.是否帶放纜架； 6.是否帶限位保護。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
